Montážne rozperné kolíky rámové kužeľové 8,0x80

Rozperné rámové kolíkyKPS-FAST-08080S

Rámový rozperný plastový kolík značky Wkręt-met so skrutkou s kužeľovou hlavou a zásuvkou TORX pre montáž cez prvok pripevnený ku všetkým triedam podkladov.

Tričká rámového kolíka sú vyrobené z polyamidu so špeciálne tvarovanou oceľovou skrutkou typu S (kužeľová hlava) pre montáž prvkov do všetkých typov podkladov.

Skrutky sú vyrobené z ocele potiahnutej neelektrolytickým vločkovým zinkovým povlakom. Plastové puzdro je roztiahnuté zaskrutkovaním skrutky, ktorá pritláča puzdro k stenám vyvŕtaného otvoru.

Spojky sa vyznačujú veľmi vysokou pevnosťou a bezproblémovou montážou do rôznych materiálov.

Hmoždinky s kužeľovou hlavou sa najčastejšie používajú na upevnenie drevených prvkov. Tričko kolíka je predmontované so skrutkou.

Technická špecifikácia:

• ➡ Priemer trička (dk): 8 mm
• ➡ Dĺžka trička (Lk): 80 mm
• ➡ Priemer skrutky (dw): 6 mm
• ➡ Dĺžka skrutky (Lw): 85 mm
• ➡ Množstvo kusov v balení: 50
• ➡ Typ zásuvky skrutky: TORX 30
• ➡ Typ hlavy skrutky: Kónický

Montážne parametre:

• Substráty: Podklady podľa ETAG020 - A - obyčajný betón, B - tehla plná keramická / silikátová, C - dierované tehly (otvorové), D - pórobetón (AAC) / prvky na ľahkom kamenive (LAC)
• Priemer otvoru/vŕtačky [mm]: 8
• Hĺbka montážneho otvoru [mm]: 80
• Priemer otvoru v upevnenom prvku [mm]: 10
• Max. hrúbka upevneného prvku [mm]: 10
• Povlak: Galvanický pozink

Vlastnosti a výhody: ✅ Zaoblený profil závitu zvyšuje pevnosť rozopnutia hmoždinky, pretože závit nenarezáva tričko ✅ Redukcia priemeru skrutky v polovici dĺžky uľahčuje a urýchľuje presné vloženie skrutky a vzpery trička ✅ Špeciálne plastové výstupky klinujú tričko v otvore a zabraňujú jeho otáčaniu pri montáži ✅ Rozpernosť v 4 smeroch zvyšuje prítlačnú plochu a nosnosť ukotvenia ✅ Zvýšená pevnosť v strihu a ohybe vďaka zvýšenému priemeru skrutky pri hlave ✅ Galvanický pozink - optimálna antikorózna ochrana pre vnútorné použitie ✅ Čelná rozperná zóna zvyšuje nosnosť upevnenia ✅ Kónický koniec trička - dokonalé lícovanie hlavy skrutky s upevneným prvkom ✅ Zásuvka TX poskytuje skvelé držanie hrotu v zásuvke a správny prenos krútiaceho momentu

SPÔSOB MONTÁŽE 1. Môžu sa používať len originálne spojovacie prvky dodané výrobcom 2. Pred montážou je potrebné rozpoznať podklad, v ktorom sa bude vykonávať montáž spojovacieho prvku a porovnať zaťaženie, ktoré bude spojovací prvok prenášať s nosnosťou obsiahnutou v technickom liste výrobku alebo v európskom technickom posúdení. 3. Musí byť zvolená vhodná dĺžka spojovacieho prvku tak, aby rozperná zóna bola v konštrukčnom materiáli steny (hrúbka upevňovacieho prvku zodpovedá max. použiteľnej dĺžke spojovacieho prvku) 4. Použije sa správny spôsob vŕtania v závislosti od typu podkladu (otvory v murivom podklade z perforovaných prvkov alebo z pórobetónu by mali byť vyvŕtané vŕtačkou bez príklepu) 5. Priemer vyvŕtaných otvorov musí zodpovedať priemeru použitých hmoždiniek 6. Otvory v podkladoch z plných materiálov by mali byť hlbšie asi o 10 mm od hĺbky ukotvenia spojovacieho prvku 7. Otvory v plných materiáloch je potrebné očistiť od vŕtania vratným vrtákom pri znížených otáčkach 8. Do vyvŕtaného otvoru sa vloží hmoždinka a skrutka sa zaskrutkuje, až kým sa úplne nezahĺbi do trička 9. Silné dotiahnutie skrutky môže spôsobiť jej odskrutkovanie, na ktoré sa nevzťahuje záruka výrobcu 10. Montáž by sa mala vykonávať pri teplote v rozmedzí -20 °C až +40 °C (platí pre teplotu podkladu)

Aplikácia:

Montáž ľahkých drevených alebo plastových vnútorných konštrukcií, montáž výkladov, sklenených stien alebo zasklenia, montáž okenných a dverových stolárskych výrobkov, garážových brán, montáž zábradlí a zábradlí vo vnútri budov, upevnenie prvkov stavebných inštalácií (klimatizácie, termy, vodárne, vodné filtre, radiátory, atď. ), upevnenie stredných a malých skladových regálov, nábytku a aranžácie interiérov, montáž markíz, okenných roliet, okeníc, zastrešení vo vnútri budov

PRÍKLADY POUŽITIA:

MONTÁŽ DREVENÝCH KONŠTRUKCIÍ / MONTÁŽ VÝKLADOV

MONTÁŽ OKENNÝCH A DVEROVÝCH STOLÁRSKYCH VÝROBKOV / MONTÁŽ ZÁBRADLIA

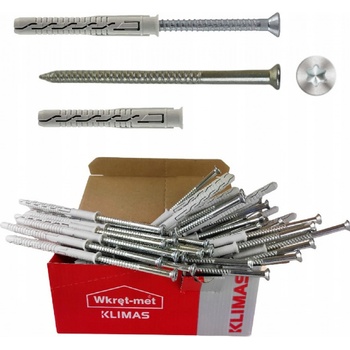

FOTOGRAFIE PRODUKTU:

PRODUKTY ZNAČKY WKRĘT-MET KPS-FAST ZÍSKALI CERTIFIKÁT EURÓPSKEHO TECHNICKÉHO SCHVÁLENIA

ETA-12/0272
